6p. Squich Insert Female

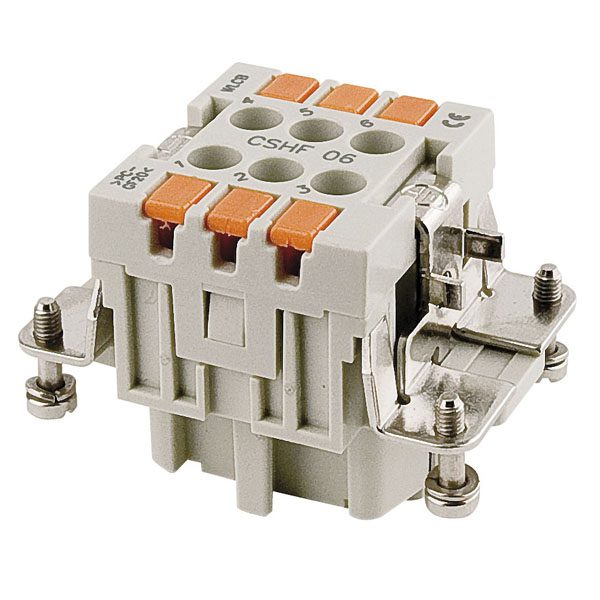

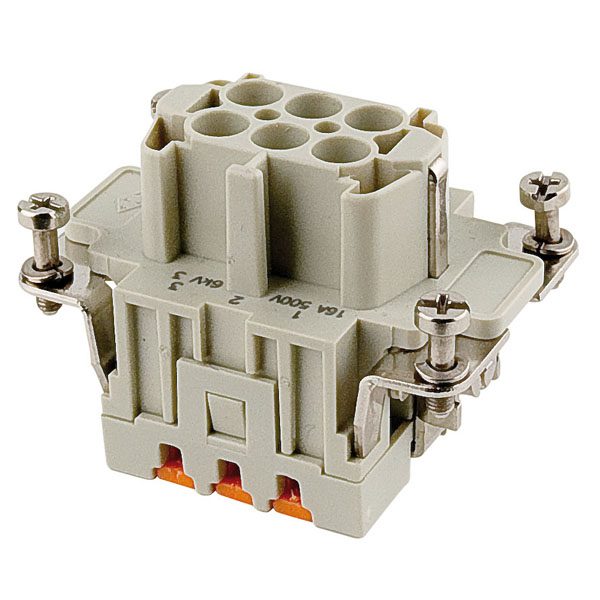

Per ottimizzare la connessione delle componenti elettriche in modo pratico, ILME ha sviluppato la serie di connettori prese CSH – squich -, che si distingue per la semplicità non solo in fase di assemblaggio ma anche in fase di utilizzo. La serie CSH (con collegamento a molla sotto tensione con la gabbia ed elementi di imbullonatura del dispositivo) rappresenta quindi il progresso coerente della serie CSE (con collegamento a molla sotto tensione con la gabbia ) e offre i seguenti vantaggi.
Connessione semplice senza attrezzi, risparmio di tempo rispetto a un’installazione tradizionale (operazioni di avvitamento e messa della molla sotto tensione), distinzione ottica
dei contatti delle canaline non ancora collegate, connessione da canaline fino a 2.5 mm² con o senza venatura a tubetto isolante,
alta resistenza alle vibrazioni, già cablata.
A ogni camera di contatto viene assegnato un elemento del dispositivo di imbullonatura. Se questo dispositivo di imbullonatura viene premuto, il morsetto della molla di tensione della gabbia adeguata si chiude e viene realizzato un collegamento corretto con la canalina.. Gli elementi del dispositivo di imbullonatura sono colorati rispetto al resto della struttura e non vengon premuti verso basso in caso di fornitura. Dopo che è stata eseguita questa operazione, l’integrazione nel corpo dell’inserto del contatto è completa.
La serie di connettori spine CSH – squich – offre quindi un modo semplice, rapido e tecnico di alta qualità per eseguire i vostri collegamenti. Nel caso in cui sia necessario
allentare una canalina, sarà possibile aprire gli elementi di imbullonatura tramite l’uso di un normale cacciavite (0.5 x 3,5mm).
Semplice, no? Il cacciavite viene introdotto nell’apertura del dispositivo di imbullonatura e premuto verso il basso – la chiave e il morsetto della molla di tensione della gabbia si sollevano e il gioco è fatto.
Il cacciavite viene introdotto nell’apertura del dispositivo di imbullonatura e premuto verso il basso – la chiave e il morsetto della molla di tensione della gabbia si sollevano e il gioco è fatto.
Gli inserti del contatto CSH sono adatti a tutti i tipi di applicazione, da -40°C a +125°C e sono disponibili nelle seguenti dimensioni:

Contatti: 6
Dimensione minimo cavo: 0.14 mm²
Dimensione massima cavo: 2.5 mm²
Colore: Gray
Connessione Pin: Screwless squich
Tipo di contatto: Silver plated
