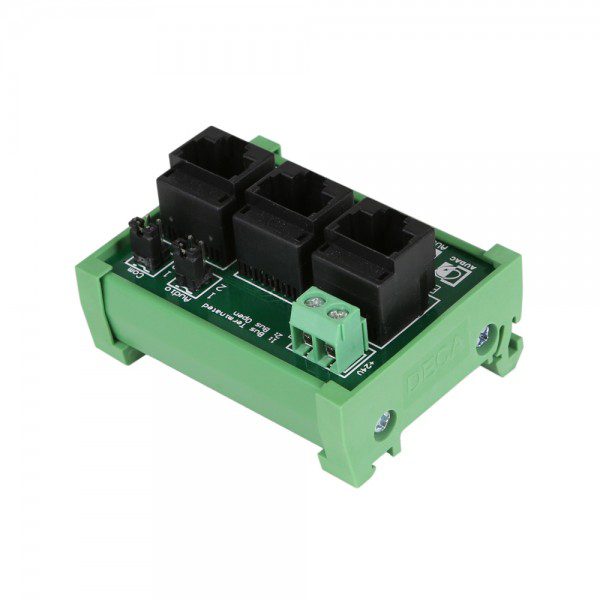

Box di giunzione e splitter RJ45 per serie APM

ARJ03P è uno splitter/scatola di giunzione RJ45 che può essere utilizzato per la connessione e la divisione di qualsiasi doppino dati collegato tramite connettori RJ45.

Un esempio tipico di applicazione è l’espansione dei circuiti di comunicazione e di trasferimento dati per cui più dispositivi di ingresso e/o uscita sono collegati ad una singola porta periferica in un sistema matriciale.
Un altro esempio tipico è l’implementazione di un alimentatore esterno ad un circuito di comunicazione, per alimentare a distanza l’unità ingresso o uscita quando la tensione di alimentazione trasferita è diventata insufficiente a causa della lunghezza dei cavi.

Si compone di tre connettori RJ45; due sono ‘BUS IN’ e ‘BUS OUT’ per effettuare i collegamenti in entrata ed in uscita, mentre il terzo connettore consente il collegamento per l’unità di ingresso o di uscita a distanza.
Sono forniti due jumper di terminazione, pertanto i doppini per la comunicazione (poli 4 e 5) e audio (poli 7 ed 8) possono essere terminati alla loro impedenza caratteristica (120 ohm) per garantire una comunicazione chiara, senza riflessi.
Viene fornito un connettore terminal block così come un alimentatore esterno (+24 V DC) può essere collegato al bus. La c.c. A +24V è disponibile sui poli 3 (+) e 6 (GND) dell’RJ45.

L’alloggiamento in plastica indistruttibile permette un facile montaggio su guida mini-DIN.
