Palmer LI 06

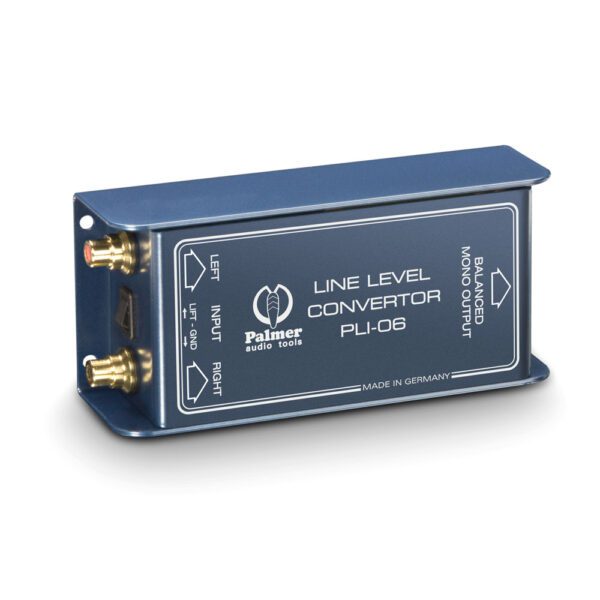

Palmer LI 06 – Convertitore Livello di Linea 2 Ingressi 1 Uscita

Oggi, presentazioni e conferenze si svolgono prevalentemente con il supporto di PC e di altri dispositivi multimediali. In presenza di un vasto pubblico, il collegamento di questi apparecchi all’impianto di diffusione acustica disponibile può rappresentare un problema, a causa di connessioni incompatibili. Palmer Line Level Convertor PLI06 consente di adattare un segnale stereo asimmetrico, come ad es. quello di un laptop, a un ingresso microfono simmetrico (mono) di un mixer professionale. Per farlo, il segnale stereo viene mixato al segnale mono tramite un circuito di resistenze, quindi viene indirizzato verso un trasformatore audio di qualità sviluppato appositamente che opera due trasformazioni, da una parte l’adattamento dell’impedenza, dall’altra, il bilanciamento del segnale. L’utilizzo di un trasformatore esclude al contempo la generazione di loop di massa e relativi ronzii indesiderati. Il box lavora in modo puramente passivo e quindi non necessita di alimentazione elettrica.

Collegamenti PLI06

Se l’apparecchio da collegare è dotato di prese di uscita Cinch (RCA), viene collegato alle prese di ingresso di PLI06 con un cavo schermato con 2 connettori Cinch alle due estremità. Nel caso dei laptop, l’esperienza ha dimostrato che i migliori risultati si ottengono con l’uscita cuffie, perlopiù mini-jack (spina jack stereo da 3,5 mm). In tal caso, utilizzare un cavo schermato con jack stereo da 3,5 mm su un lato e 2 connettori Cinch sull’altro. Dato che i cavi di ingresso di PLI06 sono asimmetrici e di conseguenza molto sensibili alle interferenze, si raccomanda di utilizzare cavi quanto più corti possibile e di posizionare il box nelle vicinanze della sorgente. L’uscita di PLI06 si effettua su un connettore da pannello XLR/m standard cablato a norma. Per collegare PLI06 al mixer, utilizzare un cavo microfono di qualità. La lunghezza non è un fattore importante, poiché si tratta in tal caso di trasmettere un segnale simmetrico a ridotta impedenza, insensibile alle interferenze. La lunghezza del cavo quindi non altererà in alcun modo la qualità del suono.
