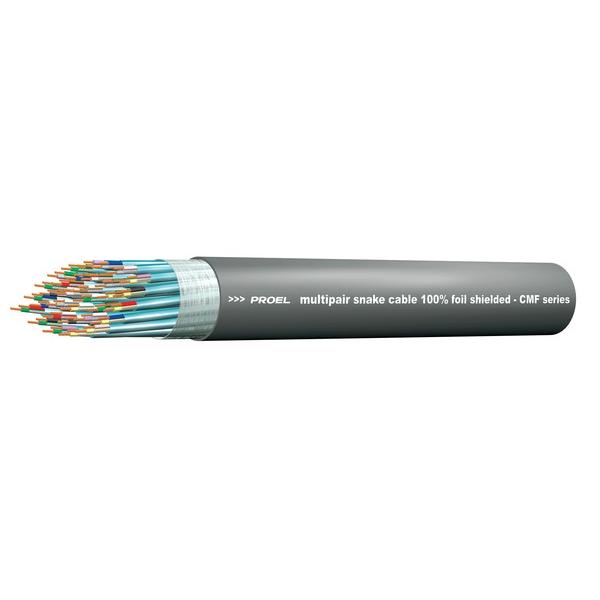

PROEL CMF40

La serie di cavi multipolari CMF si compone di coppie schermate al 100% individualmente rivestite in PVC (due conduttori isolati con guaina in XLPE e filo di drenaggio). La guaina esterna è realizzata in PVC. L’estrema flessibilità del cavo consente un riavvolgimento facilitato.

La serie di cavi multipolari CMF si compone di coppie schermate al 100% individualmente rivestite in PVC (due conduttori isolati con guaina in XLPE e filo di drenaggio). La guaina esterna è realizzata in PVC. L’estrema flessibilità del cavo consente un riavvolgimento facilitato.

[Campi di applicazione: Live events monitoring
Stage boxes
Recording studios]
[Conduttori: Bare copper
26 AWG = 18 x 0.10 mm (0.14 mm²)]

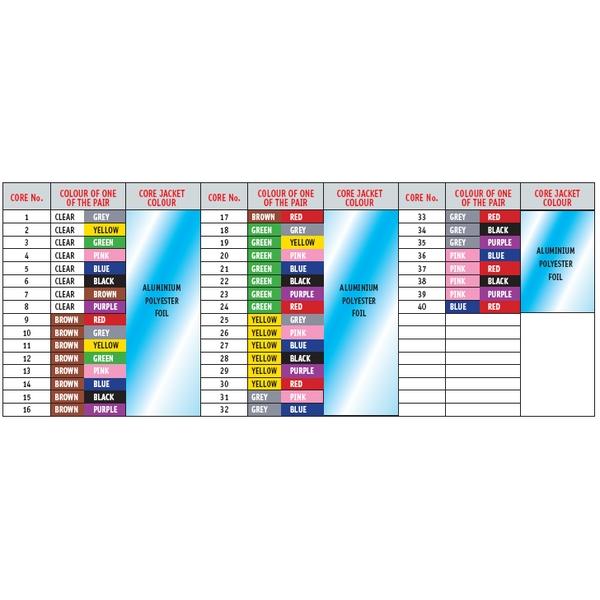

[Isolamento: XLPE ø 1 mm (ref. colour chart)]
[Schermo: PAIRS
Aluminium-Mylard foil 100%
CABLE
Cotton tape 100%]
[Drain wire: Tinned copper
24 AWG = 7 x 0.18 mm (0.22 mm²)]
[Guaina: CABLE
Flexible PVC 60 shore
ø 17.80 mm]
[Resistenza conduttore: 127 Ohm/Km @ 20°C]
[Resistenza schermo: 99 Ohm/Km @ 20°C]
[Capacità conduttore/conduttore: 52 pF/mt @ 1KHz]
[Capacità conduttore/schermo: 89 pF/mt @ 1KHz]
[Impedenza nominale: 100 ± 3 Ohm]
[Attenuazione: 1 MHz = 2.20 dB/100 mt
3 MHz = 3.90 dB/100 mt
6 MHz = 5.50 dB/100 mt
8 MHz = 6.40 dB/100 mt
10 MHz = 7.10 dB/100 mt]
[Velocità di propagazione: 66 %]
[Temperatura di esercizio: -20°C / +80°C]
[Tensione di lavoro: 700 V AC
1000 V DC]
[Raggio minimo di curvatura: 10x overall diameter]
[Peso: 418 Kg/Km]

[Note: 100 mt. wooden reel]
