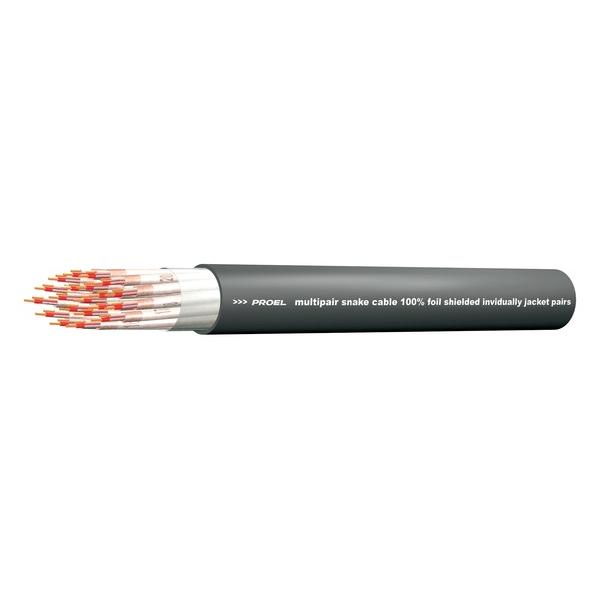

PROEL CMN40

Cavo Audio multipolare a 40 coppie

La serie di cavi multipolari CMN si compone di coppie schermate al 100% individualmente rivestite in polipropilene trasparente numerato (due conduttori con isolante in XLPE twistati assieme al filo di drenaggio garantendo una totale protezione dagli effetti di cross talk). La guaina esterna in PVC è realizzata in conformità agli standard CEI 20.20II e IEC 332.1 (guaina non propagante l’incendio). Inoltre essa fornisce una buona flessibilità anche alle più elevate temperature. L’estrema flessibilità del cavo consente un riavvolgimento facilitato.

• [Campi di applicazione: monitoraggio degli eventi live
• Stage boxes
• Studi di registrazione]
• [Conduttori: Rame
• 26 AWG = 18 x 0.10 mm (0.14 mm²)]
• [Isolamento: XLPE ø 1 mm bianco/rosso]
• [Schermo: CONDUTTORI
• Aluminium foil copper colour 100%
• CAVI
• Nastro in cotone 100%]
• [Drain wire: Rame stagnato
• 24 AWG = 7 x 0.18 mm (0.22 mm²)]
• [Guaina: COPPIE
• Numero stampato trasparente PP ø 2.80 mm
• CABLE
• PVC flessibile non propagante la fiamma 60 shore
• ø 21.60 mm
• Complying with CEI 20.20II / IEC 332.1 regulations]
• [Resistenza conduttore: 127 Ohm/Km @ 20°C]
• [Resistenza schermo: 99 Ohm/Km @ 20°C]
• [Capacità conduttore/conduttore: 52 pF/mt @1 KHz]
• [Capacità conduttore/schermo: 89 pF/mt @ 1 KHz]
• [Impedenza nominale: 100 ± 3 Ohm]
• [Attenuazione: 1 MHz = 2.20 dB/100 mt
• 3 MHz = 3.90 dB/100 mt
• 6 MHz = 5.50 dB/100 mt
• 8 MHz = 6.40 dB/100 mt
• 10 MHz = 7.10 dB/100 mt]
• [Velocità di propagazione: 66 %]
• [Temperatura di esercizio: -20°C / +80°C]
• [Tensione di prova: 700 V AC
• 1000 V DC]
• [Raggio minimo di curvatura: 10x su tutto il diametro]
• [Colori disponibili: Nero opaco]
• [Note: Custom packaging]
