PROEL CMT4

Cavo audio multipolare a 4 coppie

La serie di cavi multipolari CMT si compone di coppie isolate e schermate al 100%, numerate singolarmente e colorate per essere facilmente identificate al fine di ridurre tempi di connessione e prevenire costosi errori di ‘phasing’. La guaina esterna in PVC antiabrasiva fornisce una buona flessibilità anche alle più elevate temperature. L’estrema flessibilità del cavo consente un riavvolgimento facilitato.

• [Campi di applicazione: Monitoraggio degli eventi live
• Installazioni fisse degli studi di registrazione
• Stage Boxes]
• [Conduttori: Rame flessibile
• 26 AWG = 18 x 0.10 mm (0.14 mm²)]
• [Isolamento: XLPE ø 1.05 mm]
• [Schermo: PAIRS
• rame a spirale 97%
• CABLE
• Nastro in cotone 100%
• Rame stagnato in treccia 85%]
• [Drain wire: Rame stagnato
• 24 AWG = 7 x 0.18 mm (0.22 mm²)]
• [Guaina: COPPIE: PVC ø 2.80 mm numerate
• CAVI: PVC
• CMT2: ø 10.60 mm ]
• [Resistenza conduttore: 127 Ohm/Km @ 20°C]
• [Resistenza schermo: 43 Ohm/Km @ 20°C]
• [Capacità conduttore/conduttore: 52 pF/mt @ 1KHz]
• [Capacità conduttore/schermo: 89 pF/mt @ 1KHz]
• [Impedenza nominale: 100 Ohm ± 3 Ohm]
• [Attenuazione: 1 MHz = 2.20 dB/100 mt
• 3 MHz = 3.70 dB/100 mt
• 6 MHz = 5.30 dB/100 mt
• 8 MHz = 6.10 dB/100 mt
• 10 MHz = 6.80 dB/100 mt]
• [Velocità di propagazione: 66 %]
• [Temperatura di esercizio: -20°C / +80°C]
• [Tensione di lavoro: 700 V AC
• 1000 V DC]
• [Raggio minimo di curvatura: 15x su tutto il diametro]
• [Peso: 145 Kg/Km]
• [Colori disponibili: Nero opaco

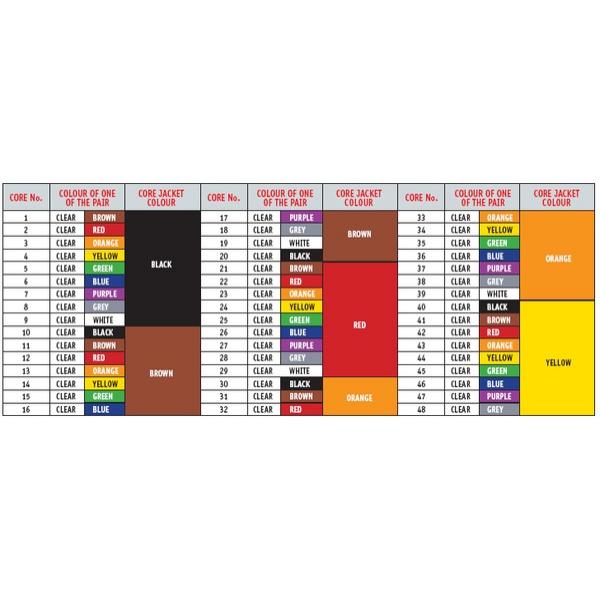

• Distinzione di colore: ved. tabella]
• [Note: 100 mt. bobina in legno]
