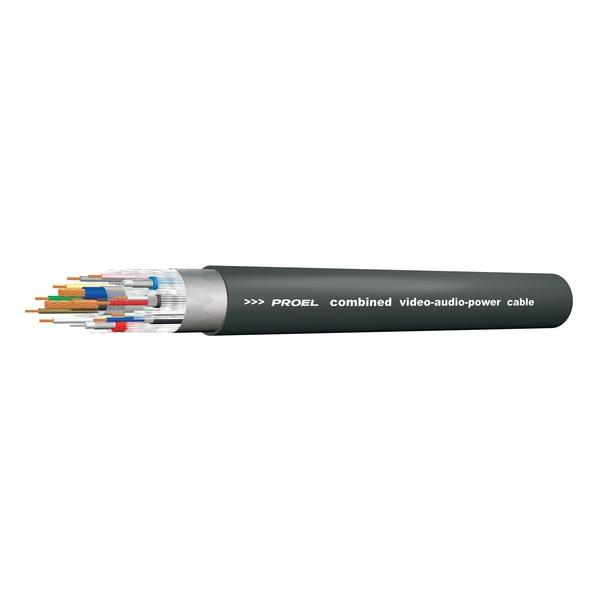

PROEL CR2

Cavo multicanale audio-video-alimentazione composto da 2 coppie audio, 2 segnali video, 6 cavi intercom e cavo di alimentazione a 3 conduttori.

Cavo multicanale audio-video-alimentazione composto da 2 coppie audio, 2 segnali video, 6 cavi intercom e cavo di alimentazione a 3 conduttori.

[Campi di applicazione: Connessioni per telecamera
Studio di registrazione]
[Conduttori: ELEMENTS
VIDEO: rame stagnato 28 AWG = 7×0.10mm (0.08mm²)
INTERCOM: rame 24 AWG = 7×0.20mm (0.22mm²)
AUDIO: rame 24 AWG = 7×0.20mm (0.22mm²)
ALIMENTAZIONE: rame 15 AWG = 5×0.30mm (1.5mm²)]
[Isolamento: ELEMENTI
VIDEO: PE ø 1.60 mm ± 0.05mm (circolare)
INTERCOM: PVC ø 1 mm ± 0.05mm (circolare)
AUDIO: XLPE ø 1 mm (coppia)
POWER: PVC ø 2.4mm ± 0.10mm (triade)]
[Schermo: ELEMENTI
VIDEO: rame stagnato a treccia 95%
INTERCOM: No
AUDIO: rame stagnato a spirale >90%
POWER: rame stagnato a doppia spiralel 90% – nastro cotone
CABLE
Treccia tessile – rame stagnato a treccia >85%]
[Guaina: ELEMENTI
VIDEO: PVC ø 2.60 mm ± 0.15mm
INTERCOM: No
AUDIO: PVC ø 2.60 mm ± 0.15mm
ALIMENTAZIONE: PVC ø 2.60 mm ± 0.15mm
CAVI
PVC antistatico ø 13.50 mm ± 0.06mm
Rispondente alla normativa CEI 20-35, IEC]
[Resistenza conduttore: ELEMENTI
VIDEO: 62 Ohm/Km @ 20°C
INTERCOM: 87 Ohm/Km @ 20°C
AUDIO: 86 Ohm/Km @ 20°C
ALIMENTAZIONE: 13 Ohm/Km @ 20°C]
[Capacità conduttore/conduttore: AUDIO: 60 pF/mt @ 1 KHz]
[Capacità conduttore/schermo: AUDIO: 110 pF/mt @ 1 KHz]
[Impedenza nominale: VIDEO: 75 ohm]
[Attenuazione: VIDEO: 50MHz = 15 dB/100 mt]
[Velocità di propagazione: VIDEO: 80 %]
[Temperatura di esercizio: -20°C / +80°C]
[Tensione di lavoro: POWER: 300/500 V]
[Raggio minimo di curvatura: 10x raggio sezione cavo]
[Peso: 428 Kg / Km]
[Colori disponibili: ELEMENTI
VIDEO: nero-blu-rosso-giallo
INTERCOM: bianco-marrone-verde-giallo-grigio-rosa-blu
AUDIO: WB-WR-WY-WGN-WBK-WGR
ALIMENTAZIONE: nero-blu-marrone
CAVI: nero opaco]
[Note: 100 mt bobina in legno]
