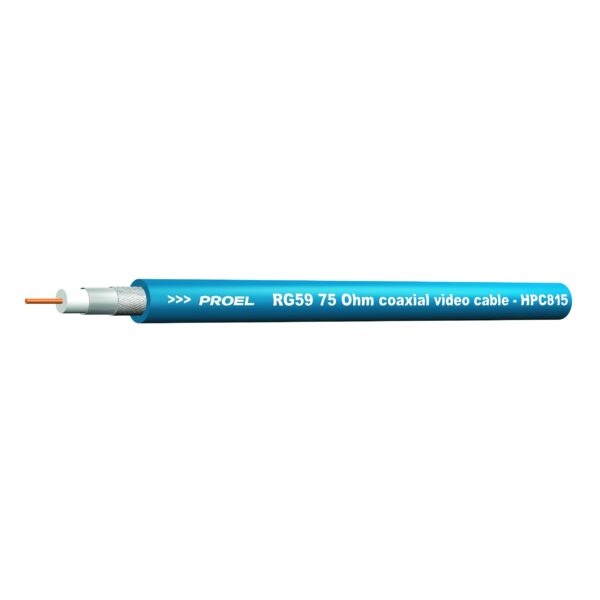

PROEL HPC815

Cavo video digitale RG59 “Low Loss” 75 Ohm a doppia schermatura (alluminio-rame stagnato) con guaina flessibile LSZH.

Cavo video digitale RG59 “Low Loss” 75 Ohm a doppia schermatura (alluminio-rame stagnato) con guaina flessibile LSZH. I cavi RG59 75 Ohm hanno una doppia schermatura, e sono specifici per quelle applicazioni che esigono integrità di segnale, nitidezza, attenuazione d’impedenza e flessibilità, come nei circuiti video analogici e negli studi di trasmissione. Rappresentano la soluzione ideale per i collegamenti d’antenna e per l’interconnessione di apparecchiature video professionali. L’HPC815 può essere impiegato per applicazioni HD/SDI con lunghezze max di tratta consigliati rispettivamente di: 60 mt per interfaccia 292M 40 mt per interfaccia 424M

• Application fields: Digital video transmissions / Camera, TV, DVD connections / Satellite device interconnections / BNC and RCA connections

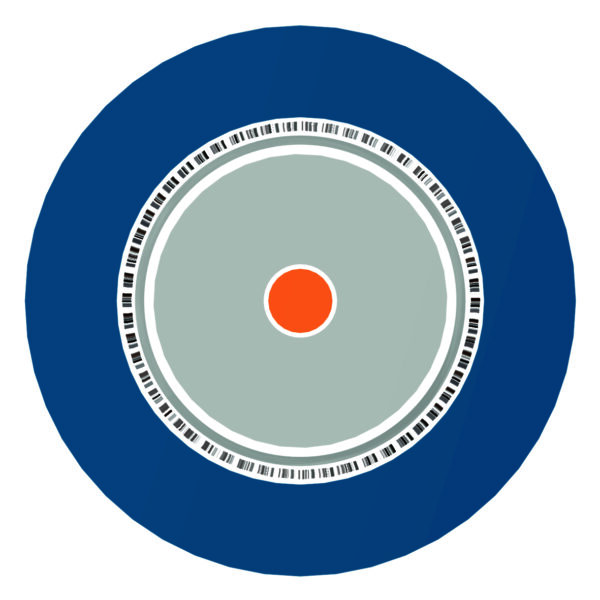

• Conductors: 20 AWG = 1 x 0.80 mm (0.50 mm2)
• Insulation: PEE Ø 3.70 mm ± 0.1 mm
• Shield: Aluminium-Polyester-aluminium 100% – Tinned copper braid 80%
• Jacket: LSZH compound Ø 6.0 mm ± 0.15 mm
• Colour: Blue RAL5001
• Electrical resistance:
• 35 Ohm/Km (conductor) @ 20°C
• 13,5 Ohm/Km (shield) @ 20°C
• Electrical capacitance: 53 pF/m (conductor/conductor) @ 1 KHz
• Nominal impedance: 75 ± 5 Ohm
• Attenuation:
• 5 MHz = 2.00 dB/100 m
• 50 MHz = 5.9 dB/100 m
• 200 MHz = 11.1 dB/100 m
• 470 MHz = 17.2 dB/100 m
• Velocity of propagation: 85%
• Operating temperature: -20°C/+80°C
• Weight: 44 Kg/Km
• Minimum bending radius: 35 mm
• Return loss
• 1-470 MHz > 30 dB
• 470-1000 MHz > 26 dB
• 1000-3000 MHz > 30 dB
• Packaging: 100 m carton reel
