PROEL PA DWSKIT

Sistema di Discussione Wireless

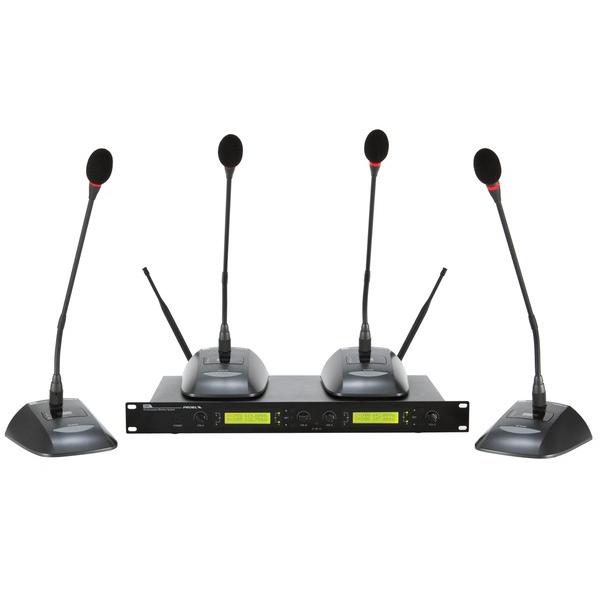

Il sistema di Discussione senza fili si compone di unità ricevente denominata DWS corredata di quattro basi wireless BMW e di un carica batterie. Il sistema lavora in tecnologia UHF PLL ed è dotato di circuito anti interferenza e sistema TONE LOCK . Due range di frequenza disponibili: a: 610÷ 670 MHz e b:730÷ 790MHz. In ogni range di frequenza possono operare contemporaneamente fino a 3 unità riceventi per un massimo di 12 postazioni. Utilizzando entrambi i range di frequenza possiamo ottenere un sistema fino a 6 unità riceventi (3 tipo a e 3 tipo b) per un massimo di 24 postazioni (12 tipo a – 12 tipo b) operanti contemporaneamente. Ogni Unità centrale dispone di 4 canali: Ciascuna base BMW opera esclusivamente in una delle quattro bande. La base è alimentata mediante una coppia di batterie ricaricabili tipo AA 1.2V 1200mA. In alternativa può essere impiegata una normalissima coppia di batterie usa e getta tipo AA da 1,5V.

Funzioni principali:

• Doppio Display
• Tasti di navigazione
• Controllo del livello di ogni singola base microfonica
• Tecnologia all’infrarosso per l’impostazione della frequenza operativa
• Uscita Bilanciata e sbilanciata mixata
• Singole uscite per ogni canale
• Modalità frequenze canalizzate o Tuning
• Controllo dello Squelch separato per ogni singola Banda
• Consolle wireless con display ed anello luminoso per indicare la condizione operativa
• Portata 50/60mt • Case in metallo da 1 unità rack 19” standard

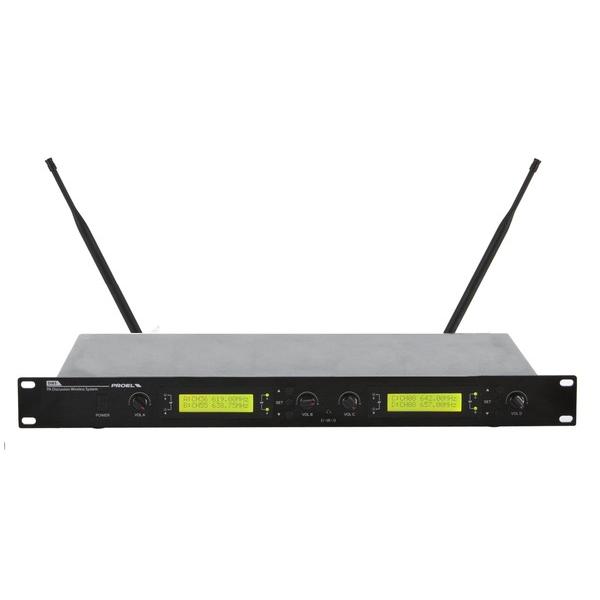

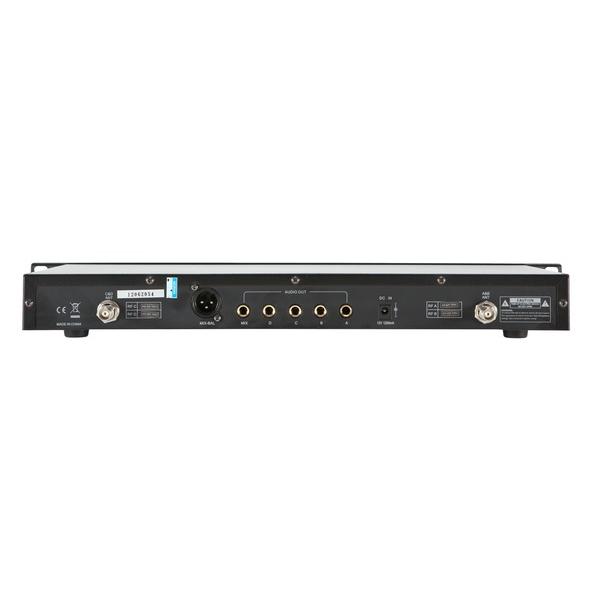

MODEL: DWS

• System: Four-channels receiver
• Frequency band: UHF 610.00 ÷ 669.75MHz
• Receiver type: PLL UHF Synthesized
• Frequency response: 50Hz – 18KHz (-3dB)
• T.H.D: < 0,5% 1KHZ
• Modulation mode FM (F3E)
• S/N Ratio > 105dB
• Dynamic range >105dB
• Audio output Balanced: 600mV Unbalanced: 300mV
• Power Supply: DC 12V-230/117Vca adaptor
• Power consumption: 8W
• Dimensions (WxDxH): 483x21x44 mm – 1U Rack standard 19”
• Weight: 2,26 Kg

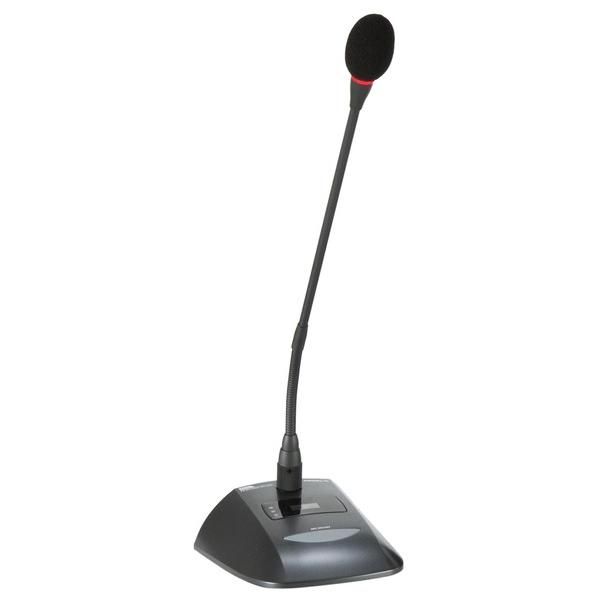

MODEL BMW

• System: Wireless Microphone
• Unit Transmission mode: PLL Multi-channels, up 300 frequency preset for each
• Frequency band: a: UHF 610.00 ÷ 670.00MHz | b: UHF 730.00÷ 790.00MHz
• Frequency response: 50Hz – 18KHz (-3dB)
• Modulation mode: FM (F3E)
• RF Output power Higth level: 10 dBm Low level: 5 dBm
• Tone Frequency: 32 ÷ 51.2 KHz
• Max deviaton: +/-45KHz
• Power Supply Battery: 2xAA 1.2V-1200mAh (rechargeable batteries) or 2x AA 1.5 V
• Microphone type: Cardioid electrete condenser
• Gooseneck length: 42 mm
• Dimensions (WxDxH): 134x156x480mm
• Weight: 0,6 Kg
