PROEL PA MATRIX88

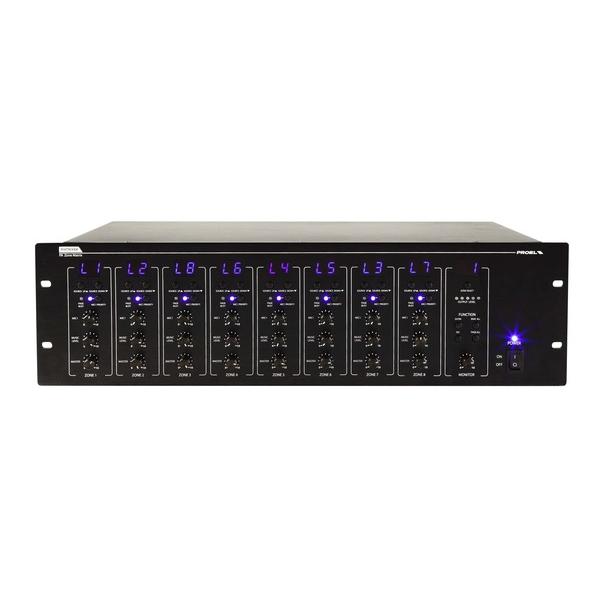

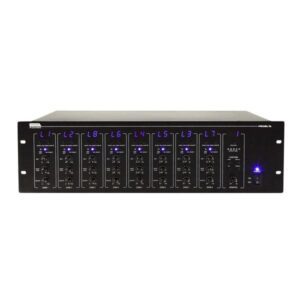

Matrice di gestione VOCE/MUSICA su 8 zone

La MATRIX88 è indispensabile nella realizzazione di quei sistemi audio dove oltre alle normali operazioni di paging (a zona, gruppo o generale), è richiesta anche la possibilità di un controllo da remoto del programma musicale su ogni singola zona.

La MATRIX88 è una matrice a 8 ingressi (sorgenti musicali)  e 8 uscite (zone audio), dispone di 2 ingressi per il collegamento di 2 paging consolle (BM8X8), un ingresso per ogni zona audio per il relativo controllo remoto (R88, R88L o LOC02), un ingresso microfonico con priorità selezionabile, un ingresso EMC IN per il collegamento di un generatore di messaggi automatici e infine dei Toni di avviso a sirena pilotati da contatti in chiusura che possono essere interconnessi con i sistemi di sicurezza allarme.

Nella configurazione stand alone l’unità permette l’invio di un annuncio su di un massimo di 8 zone, questo annuncio può essere preceduto da un segnale di preavviso a 2 o 4 toni (selezionabile). In caso di strutture di grandi dimensioni il sistema può essere ampliato fino a 32 zone collegando le rispettive MATRIX88 in cascata e ampliando la consolle di chiamata con le eventuali tastiere di espansione (EXBM8X8).

Il collegamento dei controlli remoti e delle consolle microfoniche con la matrice si realizza attraverso un cavo UTP  CAT5 .

Funzioni principali:

• N°8 ingressi musica (4 line e 4 Mic/line) liberamente selezionabili in ogniuna delle 8 uscite.
• Un ingresso locale bilanciato con controllo di guadagno per ogni zona
• Un microfono generale con priorità selezionabile
• 8 Contatti d’allarme
• Un ingresso EMC IN per un generatore di messaggi esterno con funzione di priorità selezionabile

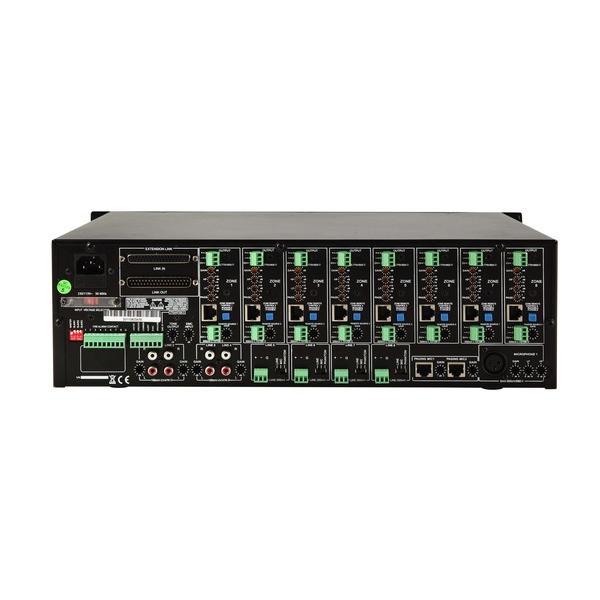

• 8 porte RJ45 per connessione  CAT5 di 8 controlli remoti (uno per ogni zona)
• 2 porte RJ45 per connessione  CAT5 di 2 consolle di paging
• Controlli di livello separati per ogni zona
• Display per la visualizzazione su ogni zona del canale d’ingresso selezionato
• Speaker interno per l’ascolto della zona
• Alimentazione 230/117V~ 50/60Hz
• Alimentazione ausiliaria di soccorso 24 V DC
• Comunicazione RS485
• Fino a 4 matrici collegabili in cascata (sistema a 32 zone)
• 3U rack standard 19’’

• Larghezza: 483 mm (19.01571 inch)
• Altezza: 133 mm (5.23621 inch)
• Profondità: 315 mm (12.40155 inch)
• Peso: 10 kg (22.050 lb)
• Unità rack: 3U Standard 19″”
• Livelli di ingresso: Line Input Sensitivity 195 mV-2.0 V
• Impedenza di ingresso: Line: 47 kO MIC1:    600 O
• Livelli uscite: Zone Output: 0.775 V (balanced Output)
• Distorsione Armonica Totale (THD): <0.07% (@ 1 kHz)
• Rapporto Segnale/Rumore: 60dB
• Alimentazione: 230/117 V~ 50/60Hz 24 Vdc (for Emergency)

Note:

• Rs485 Communication Protocol
• Baud Rate: 57600 bps/S Parity
• Check: Odd parity check Data: 16 bytes
• Accumulation = 2nd data byte +3rd data byte + 4th data byte
