PROEL PA ZONE8

SISTEMA DI GESTIONE VOCE/MUSICA 8 ZONE

SISTEMA DI GESTIONE VOCE/MUSICA 8 ZONE Il ZONE8 è la risposta PROEL alle richieste di semplici sistemi audio dove occorre indirizzare sia gli annunci microfonici che il segnale musicale, solo alle zone interessate od in modo generale. L’apparecchio permette l’ invio di un annuncio su di un massimo di 8 zone, questo annuncio può essere preceduto da un segnale di preavviso a 3 toni. A seconda delle dimensioni e con?gurazione del sistema audio, questo apparato può indifferentemente gestire sia un singolo ampli?catore che due ampli?catori in simultanea, rispettivamente dedicati all’ampli?cazione del segnale musica e voce. Per la gestione dei grandi impianti audio (max 8 zone), l’apparato è in grado anche di pilotare uno o più ampli?catori per ciascuna zona. Tutto il sistema viene comandato da una serie di postazioni microfoniche connesse con tecnica CAT5 e trasmissione dell’audio in modo digitale. E’ inoltre predisposto per l’effettuazione di chiamate da telefoni tramite interfacciamento con centrale telefonica, nonché l’interconnessione con sistemi di allarme.

Funzioni principali:

• N° 5 ingressi musica commutati (Tape-CD-Tuner-AUX1-AUX2)
• Controllo di livello totale delle postazioni di chiamata
• Controllo di livello del segnale musicale
• Comandi ON/OFF per attivazione della musica sulle zone
• Led spia di zona occupata dalla chiamata microfonica
• Ingresso prioritario per microfono predisposto per avvisi in emergenza
• Comando per attivazione sirena bitonale a norma DIN33404
• Uscita Linea per eventuale registrazione totale degli eventi.
• N° 6 ingressi RJ45 per connessione CAT5 delle postazioni microfoniche (max n° 18 basi micro).
• Uscita audio sulle 8 zone presettabile a 100V o 0dB in funzione della con?gurazione utilizzata.
• Disponibile per ogni zona un comando di bypass a 24Vdc e ‘3° ?lo 100V’ per attenuatori di volume locali.
• N° 3 ingressi audio con attivazione automatica (VOX) rispettivamente per: chiamata da telefoni/messaggi automatici/ulteriore ingresso libero.
• Alimentazione a 230Vca – 24Vdc per emergenza. –
• DISPONIBILE ANCHE IN VERSIONE 117Vac 60Hz

Lo ZONE8 utilizza n° 3 confgurazioni di funzionamento:

• A- Con unico amplifcatore – Chiamata nella zona interessata/Musica presente nelle zone solo con sistema a riposo.
• B- Con due amplifcatori – Chiamata nella zona interessata/Musica sempre presente anche nelle zone non interessate dalla chiamata.
• C- Con otto o più ampli?catori – Chiamata nella zona interessata/Musica sempre presente nelle zone non interessate dalla chiamata. Sistema per grandi impianti.

• Inputs: 1x TAPE, 1x CD, 1x TUNER, 2x AUX, 3x VOX (VOX – MESSAGE – TELEPHONE), 1x EMERGENCY MIC, 6x BASES INPUTS
• Input Sensitivity: TAPE/TUNER/AUX1/AUX2: -18dB (100mV) / 47Kohm CD: -6dB (480mV)
• VOX: -8dB (300mV) / 47Kohm]
• Outputs: MIX OUT, MUSIC OUT, LINK, MASTER OUTPUT LINK, REC, MATRIX INPUT]
• Output Levels: MIX OUT: 1.2V / 600ohm – MUSIC OUT: 1.2V / 600ohm

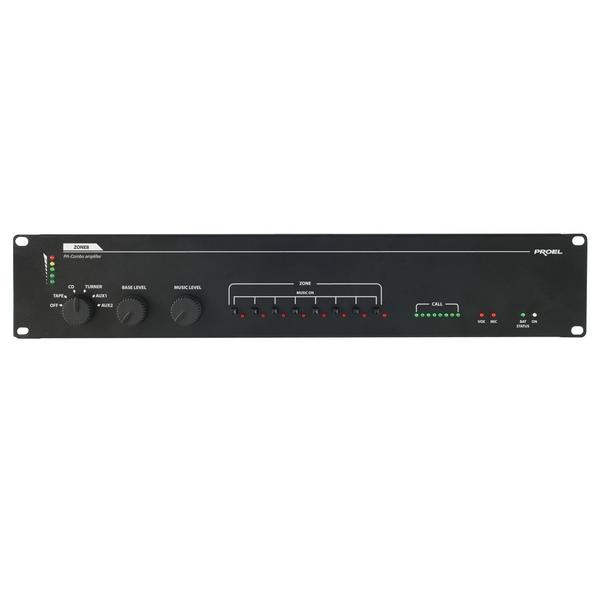

• Controls: 1 MIC BASES VOLUME CONTROL, 1 MUSIC VOLUME CONTROL, 1 MUSICAL SOURCES INPUTS SWITCH, 8 MUSIC ON/OFF SWITCHES
• Loudspeakers outputs: 100/70V (depending on amplifier)
• Frequency response: 20 – 20KHz (-3dB)
• S/N Ratio: > 80dB
• Max number of microphone console: 18
• Power Supply: 230Vac 50Hz – 24Vdc for Emergency
• Power draw: 60
• Operating temperature: 0 – 40ºC

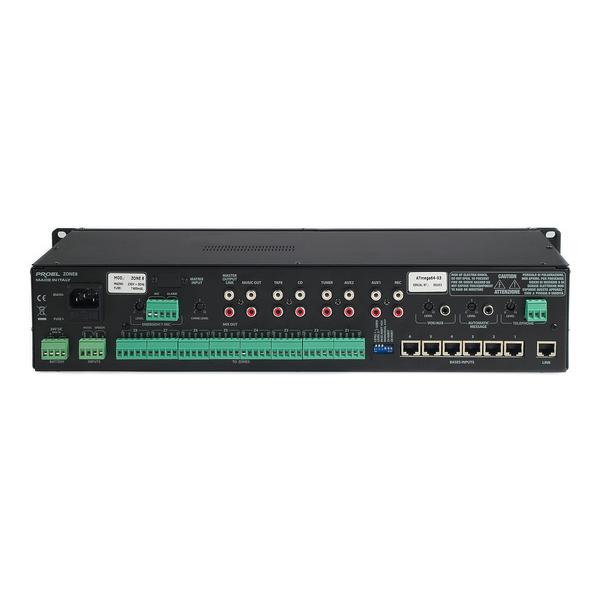

• Input/Output Connectors: TAPE/CD/TUNER/AUX1/AUX2: 5x JACK 6.3mm L/R – VOX: 2x JACK 6.3mm – 1x screw terminals -EMERGENCY MIC: screw terminals – BASES INPUTS: 6x RJ45 – MASTER OUTPUT LINK: 1x JACK 6.3mm – REC: 1x JACK 6.3mm L/R – MATRIX INPUT: 1x RS232
• Dimensions (W x H x D): 483 x 88 x 168mm – 2 rack units 19”
• Weight:4.9 Kg (10,804 Lb)
• Notes: Override command: 24Vdc – 100V
