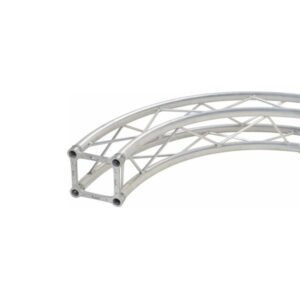

PROEL PLPQC400A4

Tutte le configurazioni delle truss Proel consentono di realizzare cerchi aventi un diametro minimo di 2 metri. La misura del settore di cerchio sarà di volta in volta diversa a seconda del diametro. Oltre un certo diametro, si preferisce aumentare il numero di settori, senza però superare la lunghezza massima di 3,5 mt. per non incorrere in problemi inerenti al trasporto. Oltre a cerchi regolari, è possibile creare, a disegno, forme ellittiche e curve irregolari. Le tipologie del settore di cerchio sono: • Una per la versione a sezione piana con posizione orizzontale. • Una per la versione a sezione triangolare con vertice basso-alto. • Una per quella quadrata. Per quanto riguarda le caratteristiche dei tubi e delle piastre di connessione si rimanda al dettaglio del traliccio base scelto.

La struttura è in alluminio estruso AlMgSi1 EN AW 6082 T6 HB 90 con tubi correnti da 50 mm di diametro e 2 mm di spessore. Le diagonali interne sono in tubo di alluminio estruso AlMgSi1 EN AW 6082 T6 HB 90, con diametro da 25 mm e spessore 2 mm. I terminali piastra sono in fusione d’alluminio AlSi7Mg06 EN AC 42200 T5. La truss a sezione quadrata da 40 cm presenta due tipi di connessione: una rapida con ogive, spine e molle (PLQSET02PLUS) , l’altra con viti e dadi (PLQSET01M10).

Tipo: cerchio truss
Diametro esterno:400 mm
Settori: 4
Dimensioni tubi diagonali: Ø 25×2 mm
Dimensioni tubi correnti: Ø 50×2 mm
Lato:40 cm
